母线槽系统    BUS DUST SYSTEM

KFM型母线槽的设计特点:

◆单螺栓夹紧端子

母线槽设计采用了先进的单螺栓夹紧端子，为母线槽单元连接元件，由于它的特殊构造，可以防止安装时的错误操作，同时只要旋紧一个螺栓，就能可靠地、迅速地将两个母线槽单元连接起来。

◆高防护等级插孔

母线槽在插孔处设计了安全防护挡板，只有当防护挡板拉开时，播接箱才能插入，插孔平时不用时可将防护板拉闭并加铅封锁死，防止了在插口处灰尘和异物的进入，从而提高了母线槽的防护性能，防止误操作，使母线的安全性得到了极 大的提高。

◆外壳(防护壳)级次数

母线槽设计5个电流等级，只采用了3个级次的外壳，这样当系统按相邻等级变换容量时母线槽无需更换外壳，如400A变630A时，外壳尺寸相同，因此大大方便了安装。

◆传输电能大

母线槽设计为分离空气绝缘式，改善了母线槽的散热性，降低了阻抗，达到了”母线槽zui佳经济输电。

◆成套性好

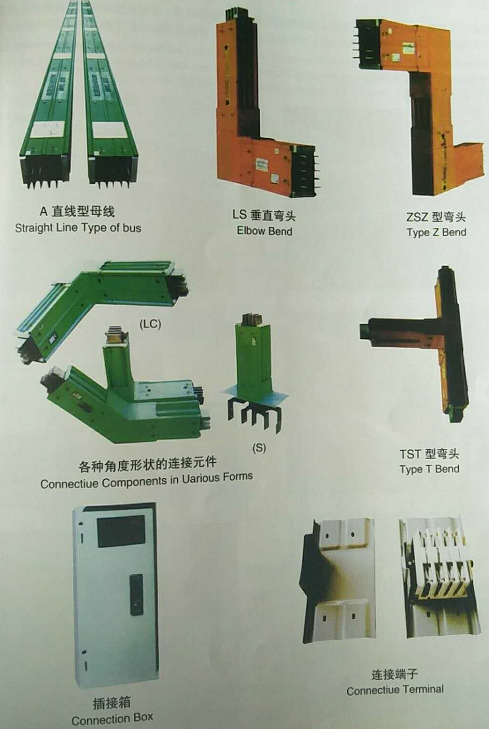

母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。

KFM 4A分离绝缘母线    KFM-4A Separating And Insulating Bus

快速连接  Rapid Connection

      密集型母线槽系螺栓连接法，任何人都能轻而易举地进行连接操作，但扭紧接头螺栓是母线连接的保证，630A以下母线力矩必须达到8kg, 800A以上 力矩必须达到12kg,紧固后的检验要求用0.01mm塞尺检查。

      A dense bus channel link is a kind of boll connection Anyone can carry out this connection operation easily,but the bighiness is the ensurily of connection of the buses The bus moment less than 630A.must reach 8kg.and the bus moment over 800A.must reach 12kg The tightened inspection requires with 0. 01mm feeler.

KFM-4A分离绝缘母线KFM-4A Separating And insulating Bus

外形尺寸及重量

Dimension and Weight

外形尺寸及重量

Dimension and Weight

BMC-2F母线槽系统    BUS DUST SYSTEM

产品特点及应用:

CHARACTERISTICS AND APPLICATION:

      BMC-2F空气绝缘封闭母线槽吸取了美国空气型母线之精华，进行优化设计，采用双层绝缘，隔相垫块采用4220耐电弧粉制成，防爆、阻燃、从而弥补了母线绝缘材料耐高温性能之不足，使其更安全可靠，并能承受较大的电动力，和较好的散热性能，扩大了该系列产品的应用领域。特别适合用于工矿企业大中型机电设备的输配电。

      BMC 2F separating high intensive seal bus channel is madewith the double layer insulation and 4220 electric arc powderthrough absorbing the extraction of air type of bus with explo-sion-proof and flame retardant performance from U.S. and fur-ther optional design.This can counteract the weakness of insula-tion material not bearing high temp,and make it safe,reliable;andbear larger power;and have better radiation.So it can enlarge theapplicable fields and be suitable for the transmit electricity andthe distribution for the medium and large sized mechanoelectricalequipments in industrial and mining enterprises.

BMC-2F空气绝缘母线槽

BMC-2F Air Insulation Bus-bars

母线结构，电流及尺寸表

The wire of bus structures currents and sizes

CFC-4A铝质母线    CFC-4A ALUMINUM BUSES

CFC-4A铜质母线    CFC-4A COPPER BUSES

BMC-2F分离绝缘封闭母线    BMC-2F Air Insulation Seal Bus
